電磁加熱器線圈短路，本控制器具有線圈短路檢測功能，通過對IGBT模塊UCE飽合壓降檢測來保護因線圈短路引起的IGBT損壞。本控制器連續三次檢測UCE超過設定值，則會關閉輸出。顯示窗1會顯示“E4”并閃爍，“短路”指示燈會閃爍提示，蜂鳴音每5秒短響4次。解決方法：

1、檢查線圈是是否有漏電、短路或電感量太小。

2、檢測主板與IGBT連線是否開路。

3、檢測D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否開路或變。

4、檢測光耦U1、U2、U3、U4是否損壞。

5、檢測U5第19腳是否為高電平，否則U5已損壞。

電磁加熱器區別：

、家用電磁爐功率相對較小，且是220V交流轉變成直流，實現方法簡單，家用電磁爐功率般在2200瓦以內（實際功率1900瓦以內），家用電磁爐要求保證每天工作2-3小時。而電磁加熱器則是應用在工業設備上，并且功率達到了60KW，選材和控制模式與家用電磁爐是完全不同的。電磁加熱器是屬于商用工業產品。具備家用電磁爐無法比擬的穩定性和耐用性。正常使用，可連續工作10年（10萬小時）以上。

二、電磁加熱器和家用電磁爐區別之家用電磁爐是為了滿足居家生活而設計開發的，而電磁加熱器是為了解決塑料加熱的問題而設計開發。

電磁加熱器多溫區控制就是有兩種：

第種：是臺電磁加熱控制器控制多組線圈。

第二種:是臺設備使用多個電磁加熱控制器分別控制多個線圈。現在例如注塑機，拉絲機，吹膜機，擠出機等機械設備，料管加熱部分都需要幾個不同溫度才能滿足生產，這時候就要使用到電磁加熱器多溫區來控制。

第三種：臺電磁加熱控制器控制多組線圈比較少用，因為如果主機旦出現故障，整個幾個溫度都將無法加熱，影響正規生產，而且維護起來也是比較麻煩的。

第四種：多個電磁加熱控制器分別控制獨立線圈，這樣不但便于管理，而且加熱非常均勻，維護起來也是十分方便的。

電磁加熱功率選配：、確認需要節能改造的設備原來的加熱形式：

1、電爐絲/石英：確認原來加熱區數量、每個溫區的加熱功率，就近選擇相應功率型號的電磁加熱產品進行搭配即可，功率如果小于2.5KW則律選擇2.5KW電磁加熱控制板，搭配產品的數量與原來加熱區樣的數量即可，該方法主要用于注塑機、吹膜機、拉絲機、擠出機等功率較小的設備。

2、燒煤/柴油加熱：確認料筒直徑、需加熱區域的長度、根據生產需要加熱的溫度、具體的產量要求，該方法需要定的專業水平與經驗，客戶如若有需要可以提供以上數據由電磁加熱器的廠家進行鑒定。該方法主要用于水料造粒機、各種鍋爐等較大功率的設備。

二、采暖器：電磁加熱采暖的功率搭配可參考日常空調的搭配方法，即15平方/KW即可滿足采暖需求。

三、將放置于水中加熱的電熱棒改造成同等功率的電磁感應加熱器其節電效果在10%以內，不太顯著，但可以大大提高其安全性及抗氧化能力。

冬季如何保養電磁加熱器中的保溫箱：

1、電熱管伴熱保溫箱，由箱體、加熱器、儀表托架等三大部分組成，其結構形式與保護箱相同，所不同的是箱內裝有電器加熱裝置，起熱裝置是由電熱管，溫度控制器組成，箱體側面裝有插座，當接通電源后，箱內加熱到所需溫度時，再由溫度控制器接通電源繼續升溫。通過反復工作使箱內溫度能保持在定范圍內。其恒溫加熱器主要參數：額定電壓380V，三相四線制、額定功率50HZ、控制溫度可由用戶自定、恒溫加熱器也可做成防爆型。

2、蒸氣管伴熱保溫箱，箱體上下采用焊接式穿板接頭與伴熱管焊接而成，伴熱管安裝在箱內為上進下出，通過蒸氣在管腔內的循環而達到加熱目的。

3、為關鍵加熱器再加層保溫棉，在保溫箱門口和進出管線口加膠密封，可達到電磁加熱器系統更保溫防凍效果。

使用電磁加熱器時應注意的問題：

1、不要將控制器安裝在潮濕的環境中，防止水蒸汽進入電箱后，易在緣介質表面凝結，降低其緣性能，造成漏電事故。

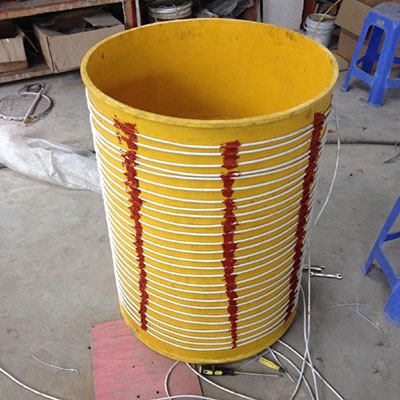

2、在使用電磁控制器時，應先按說明書繞好線圈并檢查無誤后再接通電源。

3、在使用過程中，不要輕易拆除其接地導線，因為接地措施是防止觸電的后道保護措施。

4、要經常檢查產品的進風口及散熱風扇，防止進風口處堵塞或散熱風扇卡死，避免因過熱停機保護。

5、要定期清理散熱器，保證產品通風良好。

6、在保養清洗前切斷控制器電源。清潔電磁感應加熱器的外殼時，應用干凈的抹布進行擦拭，嚴禁用噴射水流沖洗外殼及電器箱部分。

電磁加熱板為什么容易出問題？平時沒有注意機器內部清潔，灰塵過多導致機器短路。板子設計缺陷。模塊問題。

挑選好的電磁加熱器有什技巧？

1、性能：隨著科學技術的進步，電磁加熱器的功能集成程度非常高，些產品甚至集中了各行各業工廠加熱設備等等諸多功能，那么，是不是功能越多就越好呢？這不定，因為很多功能或許客戶在以后的日子中根本用不上。般工廠在考慮和挑選電磁加熱器的功能的時候，定要根據自己的實際需要購買，注重自己需要多大功率的電磁加熱控制器來選擇控制器。

2、節能與環保：眼下階梯電價即將實施，選擇款節能的產品也十分必要，畢竟電用的越多，單價也將升高，而且，本身電磁加熱器也是高功率電器，因此選購的時候更應該注意其能耗。當前，市場上銷售的電磁加熱控制器，很多新型產品都使用了節能與環保的技術與設計，這對于消費者來說是有利的。
