電磁加熱器是種怎樣的裝置:電磁加熱器是種利用電磁感應原理將電能轉換為熱能的裝置。在電磁加熱器內部,由整流電路將50/60Hz的交流電壓變成直流電壓,再經過控制電路將直流電壓轉換成頻率為15-20KHz的高頻電壓,高速變化的電流流過線圈會產生高速變化的磁場,當磁場內的磁力線通過金屬器皿(導磁又導電材料)底部金屬體內產生無數的小渦流,使器皿本身自行高速發熱,然后再加熱器皿內的東西。而電磁加熱本身對器皿和器皿內的物品的物理性質和化學性質不產生任何改變。
電磁感應加熱器線圈發熱的問題:
1、如果將金屬物體置于磁場中,或把它在磁場中切割磁力線時,其內部會產生感應電流。這種感應電流會使金屬塊會很快的發熱。電磁感應加熱器的線圈發熱要看溫度達到多少度,在般的情況下,電磁線圈的正常溫度在70度左右,80度以下才是正常的,如果超過了90度,肯定就是有問題了。
2、電磁感應加熱器線圈本身的問題:線圈的問題就涉及的質量和選配上了。(質量上的問題就不講解了),如果是使用高頻線,那線般問題不大。這種情況其實還是主板的問題,我們的以前的主板也會有這個問題,因為主板缺陷,而25平方的線也比較粗了,集膚效應導致線材發熱也是必然的,以前我們都是用多股漆包高頻線來解決密封電氣箱內,每個器件的發熱量的,其實使用上沒什么區別,就是安裝變得繁瑣了些,不過現在公司的電蔗感應加熱器已經改善,調整了機器的Q值,并對整個機芯做了隔熱、散熱處理,斷不會出現單根25平方線高溫現象,所以如果大家買了機器發熱量過大,又不好退換的話,可以考慮下用多股線來代替單的25平方線,當然好還是找有實力的公司購買,畢竟多少是因為設計問題而導致的發熱現象。
電磁加熱技術原理:
1、電磁加熱器:電磁加熱器是種利用電磁感應原理將電能轉化成熱能的裝置,電磁加熱控制器將220V,50/60HZ的交流電整流變成直流電,再將直流電轉成頻率為20-40KHZ的高頻高壓電,或者是380v 50/60HZ的三相交流電轉換成直流電再將直流電轉換成10~30KHZ的高頻低壓大電流電,用來工業產品加熱。

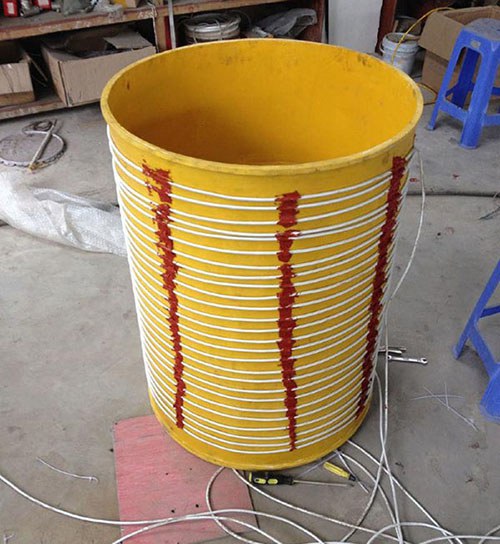

2、電磁加熱圈:高速變化的高頻高壓電流流過線圈會產生高速變化的交變磁場,當用含鐵質容器放置上面時,容器表面即具切割交變磁力線而在容器底部金屬部分產生交變的電流(即渦流),渦流使容器底部的載流子高速無規則運動,載流子互相碰撞、摩擦而產生熱能。從而起到加熱物品的效果。即是通過把電能轉化為磁能,使被加熱鋼體表面產生感應渦流種加熱方式。這種方式從根本上解決了電熱片、電熱圈等電阻式的,通過熱傳導方式加熱產生的熱效率低下的問題。
電磁加熱器的電流小于5A時,控制器會自動檢測,如果連續超過三次檢測均小于5A時顯示窗1會顯示“E1”并閃爍,“電流小”指示燈會閃爍提示,蜂鳴音每5秒短響次。解決方法:
1、確認線圈是否已正確連接。
2、檢測與低頻互感器相連的相線是否正常。
3、檢測低頻互感器是否開、短路。
4、檢測CN7連接是否正常。
5、檢測C39、DB1、R30、C41、R19、C40、C42、是否短路。
6、檢測DB1、R20、R18是否開路。
7、檢測U5第18腳是否接觸良好。
電磁加熱調節溫度控制方式:
1、臺電磁加熱器控制段溫度。
2、多臺電磁加熱器用個溫控器開關控制。
3、繼電器控制。
4、如果加熱水的話還可以用流速控制溫度。
5、分時間控制。
在使用電磁加熱器時要注意什么?
1、使用程要輕易拆除電磁加熱控制板接導線接措施防止觸電道保護措施。
2、要定期清理散熱器保證電磷感應加熱器通風。
3、使用電磁加熱器應先按說明書繞線圈并檢查誤再接通電源。
4、保養清洗電磁加熱器前切斷電磁加熱器電源清潔電磁加熱器外殼應用干凈抹布進行擦拭嚴禁用噴射水流沖洗外殼及電器箱部。
5、要電磁加熱器安裝潮濕環境防止水蒸汽進入電箱易緣介質表面凝結降低其緣性能造漏電事故。
6、要經檢查電磁加熱器進風口及散熱風扇防止進風口處堵塞或散熱風扇卡死避免熱停機保護。
電磁加熱器的全橋和半橋的應用表現的同異:
、據各自的電路原理的差別決定:相同:均可達到使得相應料筒自身快速發熱產生高溫,用于加工塑料的功用。
二、功率段表現上不同:
1、全橋:對應檔位功率分配清晰、明確,反應迅速。
2、半橋:對應檔位功率分配較模糊,反應相對合理。
三、發熱面表現上:
1、全橋:因可負載負荷較高,發熱面較大、較均勻、層次感能做到循序遞減,火焰仿真效果明顯。
2、半橋:因可負載負荷較低,發熱面較小、均勻性稍遜、層次感分明,火焰仿真效果稍遜。
工業運用電磁加熱器的五大優勢:
1、工作環境舒適。由于電阻式加熱時,在部分熱量輻射到空氣中,導致員工工作環境溫度升高,有些車間還安裝空調來降溫,這樣樣,就增加了費用,導致車間運行成本過高。改用電磁加熱器后,線圈不存在發熱,因此,環境工作溫度不會升高,更不需要安裝空調降溫,車間不再出現溫度悶熱。
2、節能省電,達到大幅度節能源,而比過去的電阻式加熱方式是靠自身發熱,通過接觸傳導的方式再把熱量傳到炮筒中,還有部分的能源輻射到空氣中,所以電阻式加熱的熱效率僅50-60%。本公司的電磁加熱器在拉絲機中改造時節能明顯,達45%以上,在大功率塑料機械設備比如造粒機中改造時,節能效果更顯著,可達50%以上。
3、加熱速度快,由于利用電磁磁感應生產渦流發熱原理,線圈本身不發熱,而是炮筒自身發熱。溫度升快速度加快。而電阻式是靠自身發熱,再傳出給炮筒,故加熱速度理所當然慢很多。
4、維護成本低,般壽命達5年以上。線圈的表面溫度僅不到100度。有時僅70度以內,手可觸摸。而般電阻式由于自身發熱,壽命很短,經常要維護,故造成維護成本過高。
5、在塑料管道加熱面積小時可獲得較大的功率,傳統的電阻式般大為5KW,基本上限狀態,而電磁加熱器在小面積大可獲得30KW甚至更高功率,以保證出料的數量和品質。
